压敏电阻是怎么起到保护作用?
发布时间:2020-09-15 来源:科雅电子(kyet)

在很多电源、插座上,我们经常能见到压敏电阻的身影,但是你知道压敏电阻具体是怎么保护我们的电路的吗?今天就来详细为大家介绍一下。

压敏电阻经常被用于仪器设备的电源入口处进行防雷、防浪涌设计,在此类用途中,通常将压敏电阻与气体放电管、熔断器、热敏电阻等器件一起作用,相互结合来更好的发挥作用。

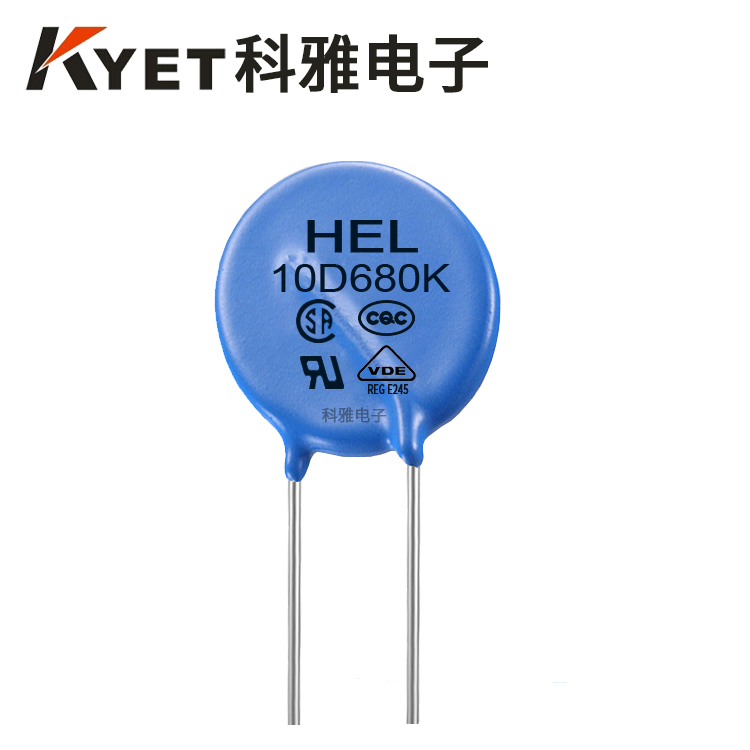

HEL压敏电阻

1、防雷。

当出现雷击时,电路可能会出现一个特别明显较高的电压,当电路中出现雷电过电压或瞬态操作过电压Vs时,压敏电阻器和被保护的设备及元器件同时承受Vs,由于压敏电阻器响应速度很快,它以纳秒级时间迅速呈现优良非线性导电特性,此时压敏电阻器两端电压迅速下降,远远小于Vs,这样被保护的设备及元器件上实际承受的电压就远低于过电压Vs,从而使设备及元器件免遭过电压的冲击。

2、防浪涌冲击。

将压敏电阻器并接于被保护的IC或设备电路上,当电压瞬间高于某一数值时,压敏电阻器阻值迅速下降,导通大电流,从而保护IC或电器设备;当电压低于压敏电阻器工作电压值时,压敏电阻器阻值极高,近乎开路,因而不会影响器件或电器设备的正常工作。
