气体放电管tvs压敏电阻的响应速度哪个更快

发布时间:2022-11-29 来源:科雅电子(kyet)

气体放电管tvs压敏电阻都是电路上最重要的保护型电子元器件，两者的功能甚至都很接近，问题来了，气体放电管tvs压敏电阻的响应速度哪个更快？在电路上我们应该如何选择呢？

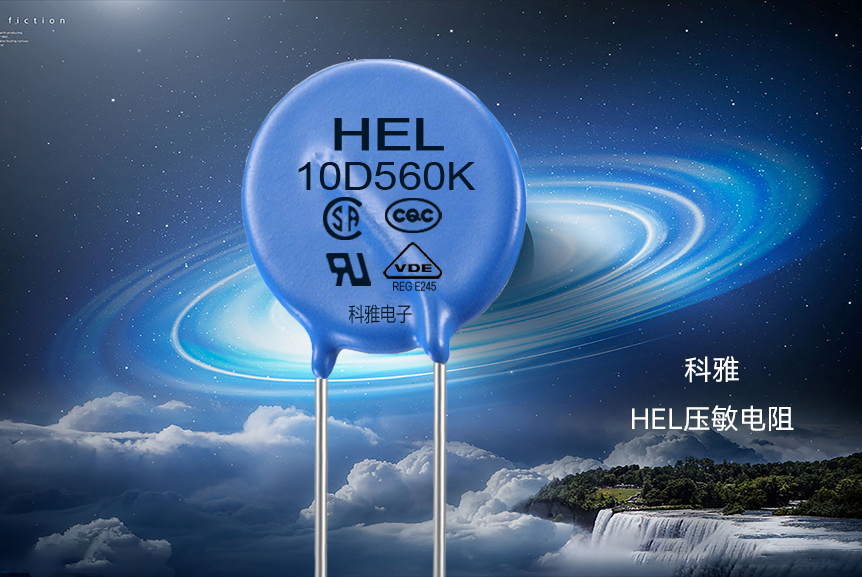

压敏电阻器

1、电路上为什么要使用气体放电管tvs或者压敏电阻？

很多人以为，我们电路上的电压都是稳定不变的，这种想象真的是太理想化了。像电器刚接电工作，供电线路被雷击，以及用电设备插头插拔等造成的浪涌，都会致使电压突然增高，我们的电子元器件，很多都有一个耐压范围，如果电路中的电压突然增大而得不到保护，就有可能导致电路上的部分电子元器件损坏或者寿命变短。

2、气体放电管tvs的特点和作用。

TVS管：瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。

TVS管是怎么保护我们电路安全的呢？它具有极快的响应时间（单位为ns级）和很高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS管能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收瞬间大电流，从而将电路两端过大电压钳位在一个固定数值上，保护后面电路及灵敏元件不受瞬态高压尖峰脉冲冲击。

2、压敏电阻的特点和作用。

压敏电阻是一种限压型保护器件，利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

气体放电管tvs压敏电阻的响应速度哪个更快？

TVS管>压敏电阻>气体放电管

TVS管为皮秒级，压敏电阻为纳秒级，气体放电管通常为几十个纳秒甚至更多。

压敏电阻吸收能力能力比TVS管强，因此，通常ESD防护，电源部位和较大瞬态能量部位的过电压防护中建议选用压敏电阻；TVS管限制电压较低，瞬态内阻小，在耐ESD电压很差和被保护部位阻抗小（如听筒，MIC，音频等）中建议选用TVS二极管。
