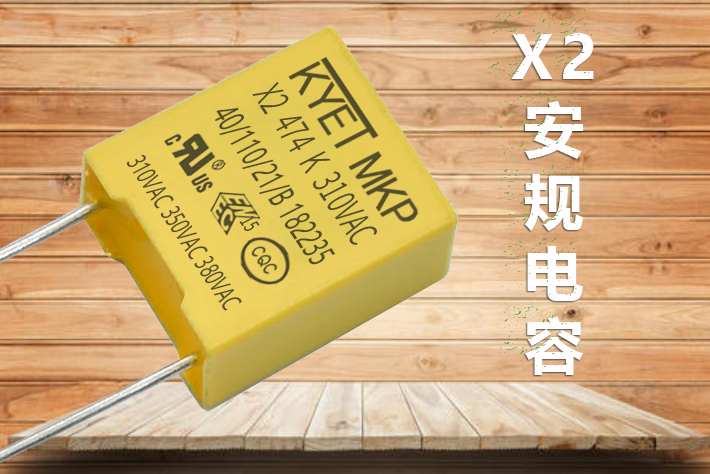

安规电容在电源中使用最多，它是电源产品最重要的构成原器件，对电源电路起滤波、隔直流的作用，安规电容可以按耐电压强度分为X1、X2、X3、Y1、Y2、Y3、Y4安规电容，但最常用的就是X2和Y1、Y2安规电容，所有厂家都会说自己的产品最好，哪怕劣质电容也会被厂家夸成花，怎么测量安规电容质量的好坏呢？今天科雅电子告诉大家答案。

1、观察电容印字。

首先我们可以观察一下电容的印字，是不是标识很清晰易读，如果印字模糊难以辨识，说明厂家设备落后，技术差。

2、观察电容引线。

看一下电容的引线是不是光滑明亮，有没有氧化的现象，如果有，说明电容放置的时间很久，或者电容的引线质量特别差，这种电容使用时容易产生虚焊的现象。

3、观察电容本体。

电容表面不应该有锈蚀、裂痕或其它机械不良的现象。

4、测量电容的体积。

用游标卡尺测量电容的体积，其中高度、宽度、厚度、脚距的误差应该在±0.5左右，电容线径的误差在±0.05左右。

5、使用LCR电桥测量容量。

使用LCR电桥，一般在1KHZ/1.0V条件下测试（科雅的电容实际出厂测试要求更高，一般最低会在10KHZ条件下测试），看容量误差是不是符合承认书要求。

6、DF（损耗角）测试。

使用LCR电桥，一般在1KHZ/1.0V条件下测试（科雅的电容实际出厂测试要求更高，一般最低会在10KHZ条件下测试），看DF值是不是符合承认书要求。

7、漏电流测试。

使用19073高压测试仪，根据规格书要求电压测试60S，看结果是不是符合承认书要求。

8、绝缘电阻测试。

使用TH2683型绝缘电阻仪，在100VDC/60S或500VDC/60S测试，看结果是不是符合承认书要求。

9、可焊性检测。

把焊槽中的无铜铅锡的温度调到260℃±3℃，将沾过助焊剂的引线使用部分浸焊槽内保持5S，用放大镜对粘锡面进行观察，焊锡面积应大于95%且引脚要光滑明亮、无发黑不沾锡等不良现象（科雅使用的是质量好的冷镀线，不使用廉价的热镀线）。

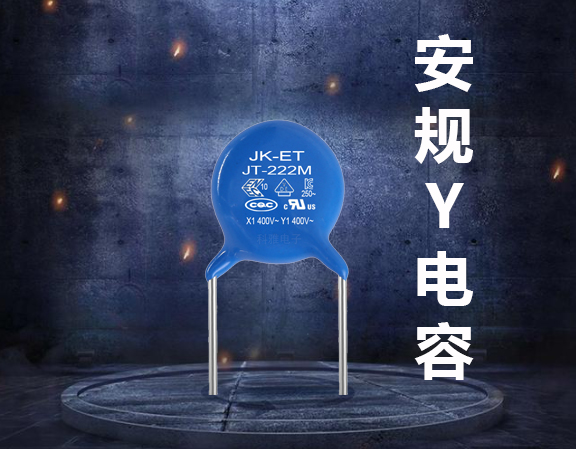

10、 Y电容的耐高温测试。

使用试验电路板，试验温度：最高温度＋10℃。试验时间：96H，实验电压：Y1/Y2：1000VAC，测试试验前后电容的容量、漏电流、DF（损耗角）、绝缘电阻的变化，变化越小，质量越好。

11、X电容的耐高温测试。

使用实验电路板，试验温度：最高温度115℃，试验时间：96H，实验电压：700VDC，测试试验前后电容的容量、漏电流、DF（损耗角）、绝缘电阻的变化，变化越小，质量越好。
