X2安规电容并联在火线与零线之间有什么作用？

发布时间:2023-09-01 来源:科雅电子(kyet)

X2安规电容器一般用在电源上面，多用在火线与零线之间，它们在电源上起什么作用呢？

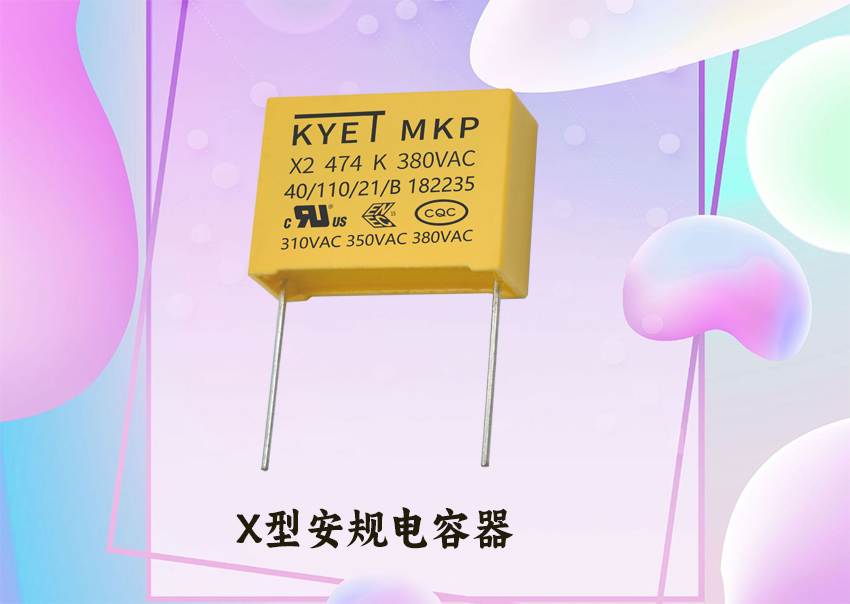

X型安规电容器

一、X2安规电容器的特点和作用

X2型安规电容器，首先需要通过多国认证，不同生产厂家可以生产的容量大小是有区别的，一般最高可高达10uF，它采用高分子聚丙烯薄膜介质、加厚型金属化电极、全自动喷焊工艺、94V0级阻燃PBT塑壳、环氧树脂密封，耐压高、暂态脉冲电压承受能力强。广泛用于电源并联跨线回路，抑制电磁干扰。

所以X2安规电容器用在零线与火线之间，他们的作用就是抑制电源电磁干扰。

二、两类常见的安规电容器。

我们平时说的安规电容器其实有两种类型，一般是X安规电容器，另一种是Y安规电容器。

火线和零线之间并联的这个电容叫X电容。X电容主要做EMI滤波作用，如果用电器内部有高频功率变换电路，比如开关电源等，为了防高频干扰从电源线外泄干扰其它用电设备，必须配置EMI滤波电路，这个电路包含X电容，Y电容，共模电感。

X型安规电容根据耐压分为 X1、X2、X3三种，安规电容安全等级中允许的峰值脉冲电压过电压等级：2.5kV＜X1≤4.0kV、X2≤2.5kV、X3≤1.2kV

Y型安规电容安全等级：Y1≥250V，允许峰值脉冲电压＞8KV；150V≤Y2≤300V，允许峰值脉冲电压＞5KV，Y4＜150V，允许峰值脉冲电压＞2.5KV。
